Le apparecchiature della serie NS LCD PF1, caratterizzate da una vera architettura Online a doppia conversione (VFI), forniscono ai carichi critici un’alimentazione a onda sinusoidale pura, stabile e regolata. Grazie al fattore di potenza unitario (PF 1), la potenza attiva in Watt eguaglia quella apparente in VA, garantendo massime prestazioni e un’efficienza energetica superiore per ogni tipo di carico industriale o IT.

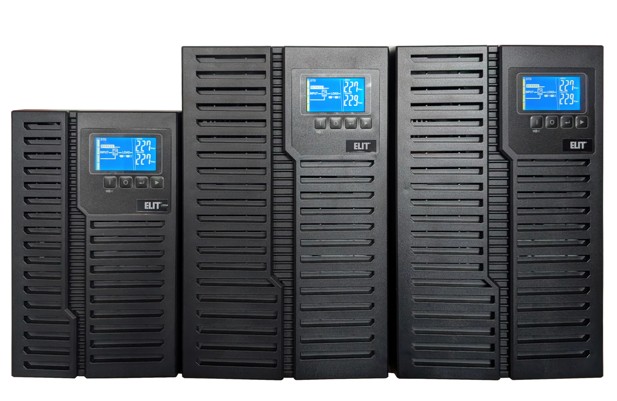

UPS MONOFASE ONLINE DOPPIA CONVERSIONE ONDA SINUSOIDALE 1000VA – 3000VA, SERIE NS LCD
Descrizione
Funzionamento Normale: In condizioni di rete stabili, il carico è alimentato direttamente dall’Inverter, mentre il raddrizzatore-caricabatteria mantiene gli accumulatori carichi e alimenta lo stadio di potenza.
Modalità Batteria: In caso di interruzione, mancanza di fase o tensione fuori tolleranza, la batteria alimenta l’Inverter senza soluzione di continuità (tempo di intervento zero), garantendo la continuità assoluta del servizio.
Bypass Automatico: In presenza di sovraccarichi, guasti interni o sovratemperature, il carico viene trasferito istantaneamente sulla linea di emergenza (Bypass statico), ritornando automaticamente su Inverter al ripristino delle condizioni nominali.
- Tecnologia ONLINE a doppia conversione (VFI-SS-111).
- Fattore di potenza in uscita unitario (PF 1.0).
- Compatibilità con batterie al Litio (Lithium-ion ready).
- Controllo digitale DSP (Digital Signal Processor) ad alta velocità.
- Tensione sinusoidale pura, filtrata e stabilizzata.
- Correzione attiva del fattore di potenza in ingresso (THDi < 5%).
- Ampia tolleranza sulla tensione di ingresso (110V-300V) per massimizzare la vita delle batterie.
- Tempo di intervento zero (Zero transfer time).
- Accensione da batteria (Cold start) e riaccensione automatica programmabile .
- Elevata efficienza energetica: fino al 93% in modalità Online e 98% in ECO mode.
- Autonomia espandibile tramite moduli batteria (disponibile caricabatteria potenziato da 8A).
- Gestione intelligente degli accumulatori con test automatico e manuale.
- Display LCD per il monitoraggio real-time e stima dell’autonomia residua.
- Conformità alla norma CEI 0-16 per applicazioni in cabine di media tensione.
- Interfaccia USB e RS232 di serie; slot per schede SNMP, RS485 o contatti puliti .
- Contatti EPO (Emergency Power Off) e ROO (Remote On/Off) integrati.
Indicatori LED: Presenza rete, Inverter attivo, Bypass, Modalità batteria, Batteria bassa, Sovraccarico, Allarme guasto.

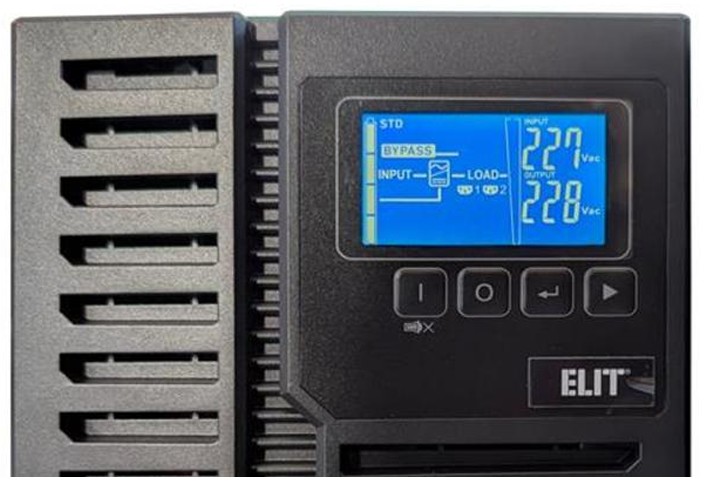

LCD Retroilluminato: Interfaccia grafica per il monitoraggio di Tensione e Frequenza (Ingresso/Uscita), Livello del carico, Stato di carica dei moduli batteria, Corrente di uscita, Autonomia residua stimata e Temperatura interna.
Tastiera: Tasti multifunzione per accensione/spegnimento (ON/OFF), silenziamento allarme (Mute), test manuale batteria e scorrimento dei parametri di sistema (Select)
- Dotazione Standard: Ogni unità è equipaggiata con porte RS232 e USB integrate per la gestione locale. Il software di supervisione, disponibile gratuitamente su richiesta, permette il monitoraggio dei parametri e lo shutdown automatico dei sistemi.
- Slot di Espansione: Oltre alla dotazione di serie, è possibile integrare interfacce opzionali per la gestione remota:
- Scheda di rete SNMP: Per il monitoraggio via Web e integrazione in sistemi multi-client.
- Interfaccia RS485: Per protocollo Modbus.
- Relay Card: Porta a contatti puliti per la remotizzazione dei segnali di allarme.
- Moduli Batteria (Battery Cabinets): Armadi batterie standardizzati per estensioni di autonomia scalabili (fino a diverse ore). Sono equipaggiati con caricabatterie indipendenti per garantire cicli di ricarica rapidi e la massima affidabilità degli accumulatori.
- Bypass Esterno (MTBS): Dispositivo di bypass manuale esterno “Plug & Play”. Permette la manutenzione o la sostituzione dell’UPS senza interruzione dell’alimentazione al carico, integrando inoltre un sistema di distribuzione delle uscite

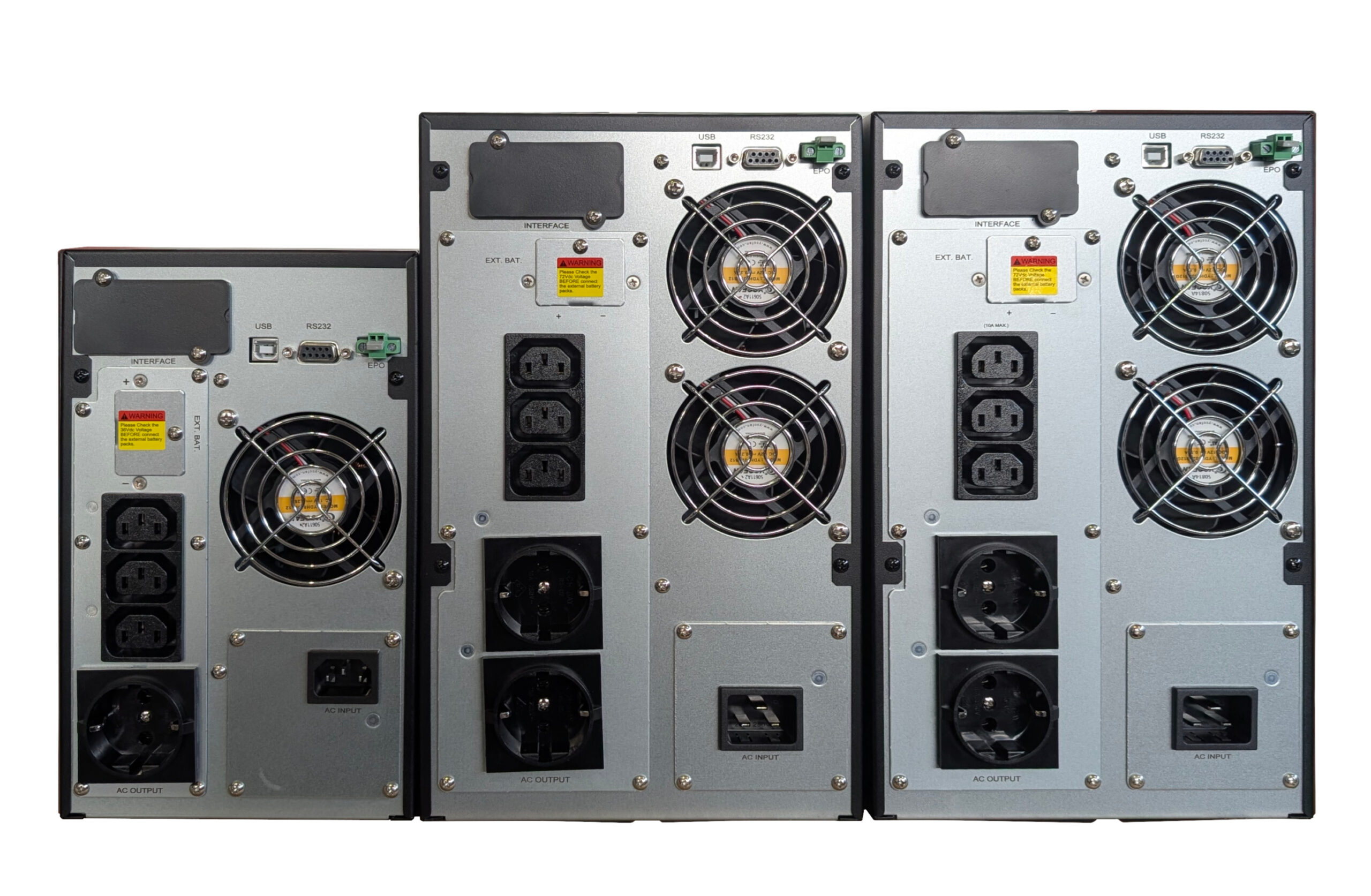

- Slot per interfaccia opzionale.
- EPO
- Porta USB
- Porta RS232
- Connettore per batteria esterna
- Prese uscita AC
- Interruttore ingresso
- Presa cavo ingresso
- Interruttori uscita per due linee (opzionale)
