Ground Bipower FC400 + SE 28

ELIT Srl progetta e produce convertitori statici di frequenza a 400Hz e 28Vdc dal 1987.
A completare la gamma dei prodotti in ambito aeroportuale, sono disponibili unità regolatrici a corrente costante (CCR) per i sistemi di illuminazione e monitoraggio aeroportuali civili e militari, e gli alimentatori a 270Vcc. Tutte le apparecchiature si distinguono per l’impiego di componenti tecnologicamente avanzati, per l’affidabilità, e per la semplicità di manutenzione.

Descrizione

Il GPU bipower FC400 + SE 28 può alimentare contemporaneamente utenze convertendo la tensione di rete in ingresso a 50/60Hz, in una tensione d’uscita a 400Hz e 28Vdc; le due uscite sono isolate galvanicamente, completamente indipendenti nella regolazione e nel funzionamento e possono lavorare contemporaneamente. La tensione d’uscita a 400Hz è stabilizzata in tensione, quarzata in frequenza e con basso contenuto armonico in tensione. L’uscita in tensione continua a 28Vcc è stabilizzata, con ripple in tensione inferiore al 1%.

  • Isolamento galvanico ingresso/uscita
  • Tensione di ingresso trifase senza neutro.
  • Rendimento elevato.
  • Elevata capacità di sovraccarico.
  • Analizzatore con LCD grafico 128×112 pixel, touch-screen, analisi armonica.
  • Emergency Power Off.

In opzione

  • Due Compensazioni indipendenti ed automatiche della tensione (DLC) 400Hz e 28Vdc.
  • Due Point of Reaction (POR) remoto 400Hz e 28Vcc indipendenti.
  • Due interlock con possibilità di EF bypass indipendenti a 400Hz e 28Vcc.
  • Telecomando da remoto.
  • Modalità UPS con batteria.
  • Power history.
  • Interfaccia di comunicazione RS485, RS232, SNMP e I/O.

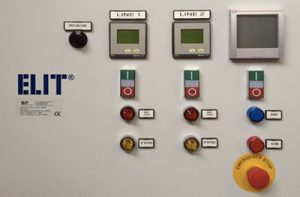

Il convertitore è provvisto di un display a cristalli liquidi retroilluminato, touch screen opzionalmente per l’uscita a 400Hz ed un pannello LCD per l’uscita a 28Vcc. La visualizzazione è suddivisa in quattro menù, accessibili con i relativi tasti di funzione.

Le principali misure a 400Hz sono:
tensione uscita (fase-fase, fase-neutro e neutro-terra), corrente uscita, corrente di neutro, potenza (attiva, reattiva ed apparente di fase e totali), contatore di energia attiva, reattiva, apparente.
In opzione, il pannello di controllo può indicare le seguenti misure aggiuntive, cosphi di fase e totale (opzionale), frequenza, distorsione armonica totale (THD) delle tensioni e delle correnti spettro armonico (opzionale), funzione di valore max (HIGH) e valore min. (LOW) per il rilevamento e la memorizzazione dei valori istantanei di tensione, corrente, potenze, P.F., Cos. e frequenza funzione di averaging, valori di picco (max demand) di potenza e corrente direzione del flusso delle potenze armoniche, contaore (totale e parziale, programmabili). Testi in 5 lingue (italiano, inglese, francese, spagnolo e portoghese).
Accuratezze misure per secondo IEC/EN 50470-3 (MID Classe B).
Le principali misura a 28Vcc sono:
-tensione uscita
-corrente uscita
Segnalazioni luminose:
-presenza rete
-convertitore in funzione
-allarme riassuntivo.

Il GPU bipower FC400 + SE 28 sono provvisti delle seguenti protezioni e controlli:

  • Sezionatore ingresso con blocco porta
  • 400Hz Sezionatore uscita (contattore di uscitaopzionale)
  • 28Vcc sezionatore uscita (contattore di uscitaopzionale)
  • Pulsanti START/STOP convertitore

In opzione

  • Pulsanti ON/OFF uscita 400Hz e 28Vcc
  • Selettore controllo Locale o Remoto 400Hz e 28Vcc
  • Selettore ON/EF BYPASS interlock 400Hz e 28Vcc
  • Compensazione caduta di tensione max 8% 400Hz
  • Compensazione caduta di tensione max 8% 28Vcc
  • LCD touchscreen display
  • Comando remoto ON/OFF uscita 400Hz
  • Comando remoto ON/OFF uscita 28Vcc
  • Interfaccia SNMP, RS485, RS232, USB

CE Compliant.
MIL STD 704F: Aircraft Electric Power Characteristics.
ISO 6858: Ground support electrical supplies.
EN 2282: Characteristics of aircraft electrical supplies – General requirements
EN 61000-6-2: Electromagnetic compatibility. Emission.
EN 61000-6-4: Electromagnetic compatibility. Immunity.
EN 13849-1: Safety of machinery – Safety-relatedparts of control systems.
DFS400 Specification for 400 Hz aircraft power.
BS 2G 219: General requirements for ground support equipment.
SAE ARP 5015: Ground equipment 400 Hz groundpower performance requirement.

Vengono fornite a richiesta configurazioni e caratteristiche personalizzate:

  • Versione con antivibranti e/o dimensionipersonalizzate,
  • Versione mobile su carrello,
  • Potenza a 400Hz e 28Vcc personalizzabili,
  • Versione sotto pensilina,
  • Tropicalizzazione schede,
  • Uscite aggiuntive a 400Hz e 28Vcc,
  • Modulo aggiuntivo 28Vcc 200-400-600-800A.

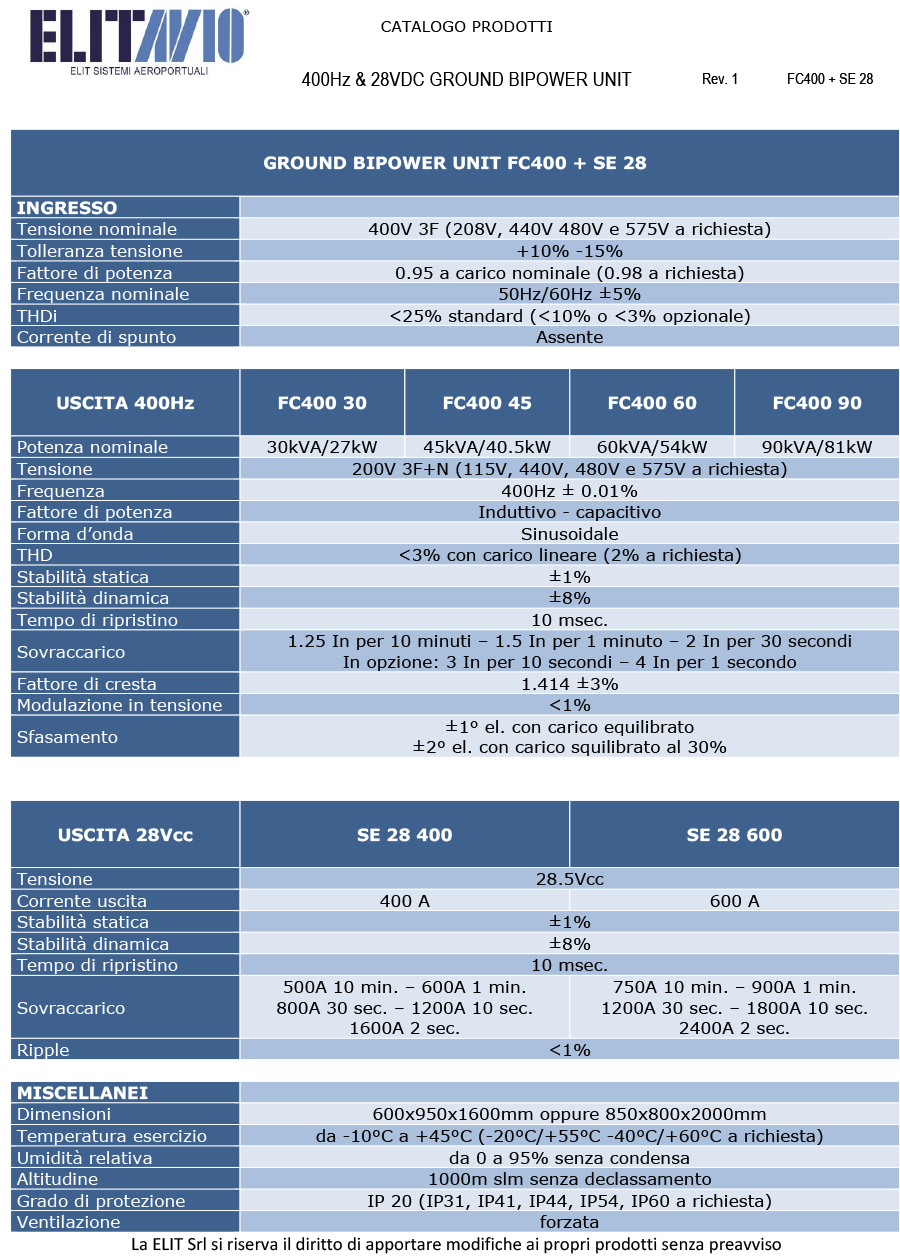

Scarica la Scheda Tecnica completa
