Convertitore statico 400Hz 120-500kVA FC400

ELIT Srl progetta e produce convertitori statici di frequenza a 400Hz dal 1987.
A completare la gamma dei prodotti in ambito aeroportuale, sono disponibili unità regolatrici a corrente costante (CCR) per i sistemi di illuminazione e monitoraggio aeroportuali civili e militari, e gli alimentatori a 28Vcc e 270Vcc. Tutte le apparecchiature si distinguono per l’impiego di componenti tecnologicamente avanzati, per l’affidabilità, e per la semplicità di manutenzione.

Descrizione

L’apparato converte la tensione di rete in ingresso, a 50/60Hz, in una tensione d’uscita (isolata galvanicamente dall’ingresso) a 400Hz; la tensione d’uscita è stabilizzata in tensione, quarzata in frequenza e con basso contenuto armonico in tensione.
La configurazione magnetica del raddrizzatore dipende dalla corrente armonica che la rete (THDi) è in grado di sopportare: per reti forti (>10Pn) il THDi può essere del 25%, mentre per reti medie o deboli il THDi deve essere del 10% o fino al 3%. Il cosphì a pieno carico varia da 0,95 a 0,98 in funzione della configurazione magnetica scelta.
L’inverter ad IGBT, modulato in PWM, alimenta il trasformatore di adattamento di tensione, alla sua uscita è montato il filtro per contenere la distorsione entro il 2%.

  • Isolamento galvanico ingresso/uscita.
  • Tensione di ingresso trifase senza neutro.
  • Rendimento elevato.
  • Elevata capacità di sovraccarico.
  • Analizzatore con LCD grafico 128×112 pixel,touch-screen, analisi armonica.
  • Compensazione automatica della tensione (DLC)opzionale.
  • Point of Reaction (POR) remoto (in opzione).
  • Interlock con possibilità di bypass (opzionale).
  • Telecomando da remoto (opzionale).
  • Emergency Power Off.
  • Modalità UPS con batteria (opzionale).
  • Modulo aggiuntivo 28Vcc (opzionale).
  • Power history (opzionale).
  • Interfaccia di comunicazione RS485, RS232,SNMP e I/O (opzionali).

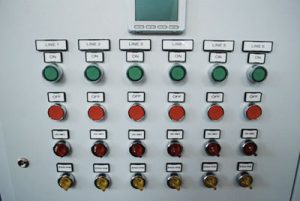

Il convertitore è provvisto di un display a cristalli liquidi retroilluminato, touch screen opzionalmente. La visualizzazione è suddivisa in quattro menù, accessibili con i relativi tasti di funzione.

Le principali misure sono:
tensione uscita (fase-fase, fase-neutro e neutro-terra), corrente uscita, corrente di neutro, potenza (attiva, reattiva ed apparente di fase e totali), contatore di energia attiva, reattiva, apparente.
In opzione, il pannello di controllo può indicare le seguenti misure aggiuntive, cosphi di fase e totale (opzionale), frequenza, distorsione armonica totale (THD) delle tensioni e delle correnti spettro armonico (opzionale), funzione di valore max (HIGH) e valore min. (LOW) per il rilevamento e la memorizzazione dei valori istantanei di tensione, corrente, potenze, P.F., Cos. e frequenza funzione di averaging, valori di picco (max demand) di potenza e corrente direzione del flusso delle potenze armoniche, contaore (totale e parziale, programmabili). Testi in 5 lingue (italiano, inglese, francese, spagnolo e portoghese).
Accuratezze misure per secondo IEC/EN 50470-3 (MID Classe B).
Segnalazioni luminose:
-presenza rete
-convertitore in funzione
-allarme riassuntivo.

I convertitori statici di frequenza FC400 sono provvisti delle seguenti protezioni e controlli:

  • Sezionatore ingresso con blocco porta.
  • Sezionatore uscita (contattore di uscita opzionale).
  • Pulsanti START/STOP convertitore.
  • Pulsanti ON/OFF uscita (opzionale).
  • Selettore controllo Locale o Remoto (opzionale).
  • Selettore ON/BYPASS interlock (opzionale).
  • Compensazione caduta di tensione max 8%(opzionale).
  • LCD touchscreen display (opzionale).
  • Comando remoto: ON/OFF convertitore (opzionale).
  • Interfaccia SNMP, RS485, RS232, USB opzionali.

CE Compliant.
MIL STD 704F: Aircraft Electric Power Characteristics
ISO 6858: Ground support electrical supplies.
EN 2282: Characteristics of aircraft electrical supplies –General requirements
EN 61000-6-2: Electromagnetic compatibility. Emission.
EN 61000-6-4: Electromagnetic compatibility. Immunity.
EN 13849-1: Safety of machinery – Safety-related parts of control systems.
DFS400 Specification for 400 Hz aircraft power
BS 2G 219: General requirements for ground support equipment.
SAE ARP 5015: Ground equipment 400 Hz ground power performance requirement.

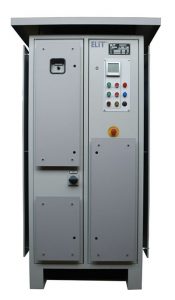

Vengono fornite a richiesta configurazioni e caratteristiche personalizzate:

  • Versione con antivibranti e/o dimensionipersonalizzate,
  • Versione mobile su carrello,
  • Versione sotto pensilina,
  • Tropicalizzazione schede,
  • Uscite aggiuntive 400Hz,
  • Modulo aggiuntivo 28Vcc 200-400-600-800A,
  • Tensioni e frequenze personalizzate.

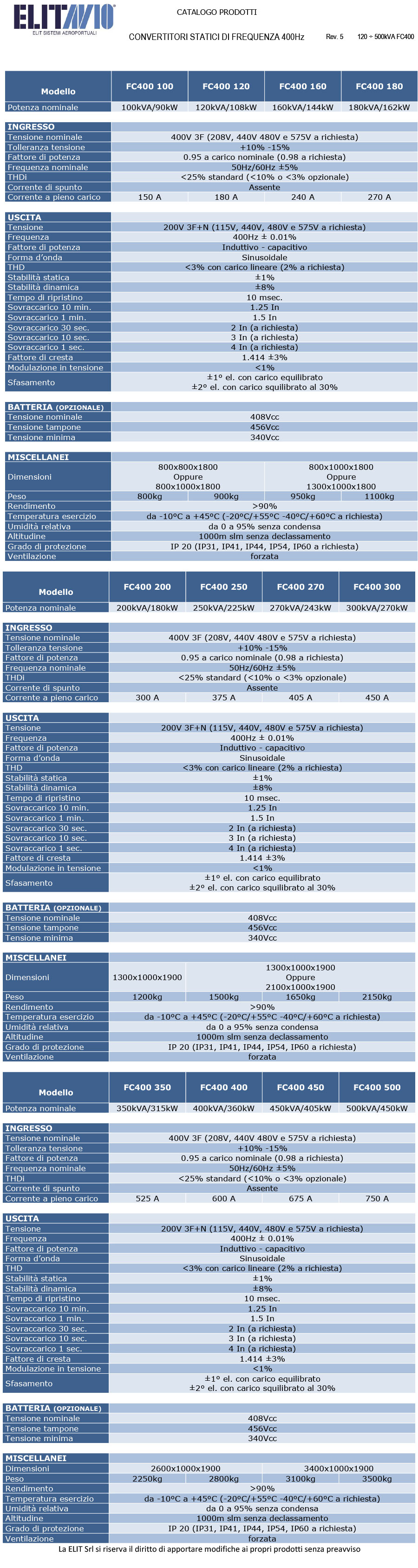

Scarica la Scheda Tecnica completa
