SOCCORRITORE MONOFASE 6 – 15KVA EN50171, SERIE CPS NS KING

La serie CPS NS KING è stata progettata in conformità alla norma EN50171 per sistemi di alimentazione centralizzata indipendente di apparecchiature di sicurezza, ideali per l’illuminazione di sicurezza nel caso di guasto dell’alimentazione elettrica, possono essere applicati ad alimentare altre apparecchiature di sicurezza, come ad esempio circuiti elettrici di impianti antincendio automatici, sistemi di cercapersone e impianti di segnalazione di sicurezza, apparecchiature di aspirazione fumi, sistemi di segnalazione di presenza di monossido di carbonio ed impianti specifici di sicurezza in aree ad alto rischio. La serie CPS NS KING è disponibile nelle potenze da 6kVA a 15kVA.

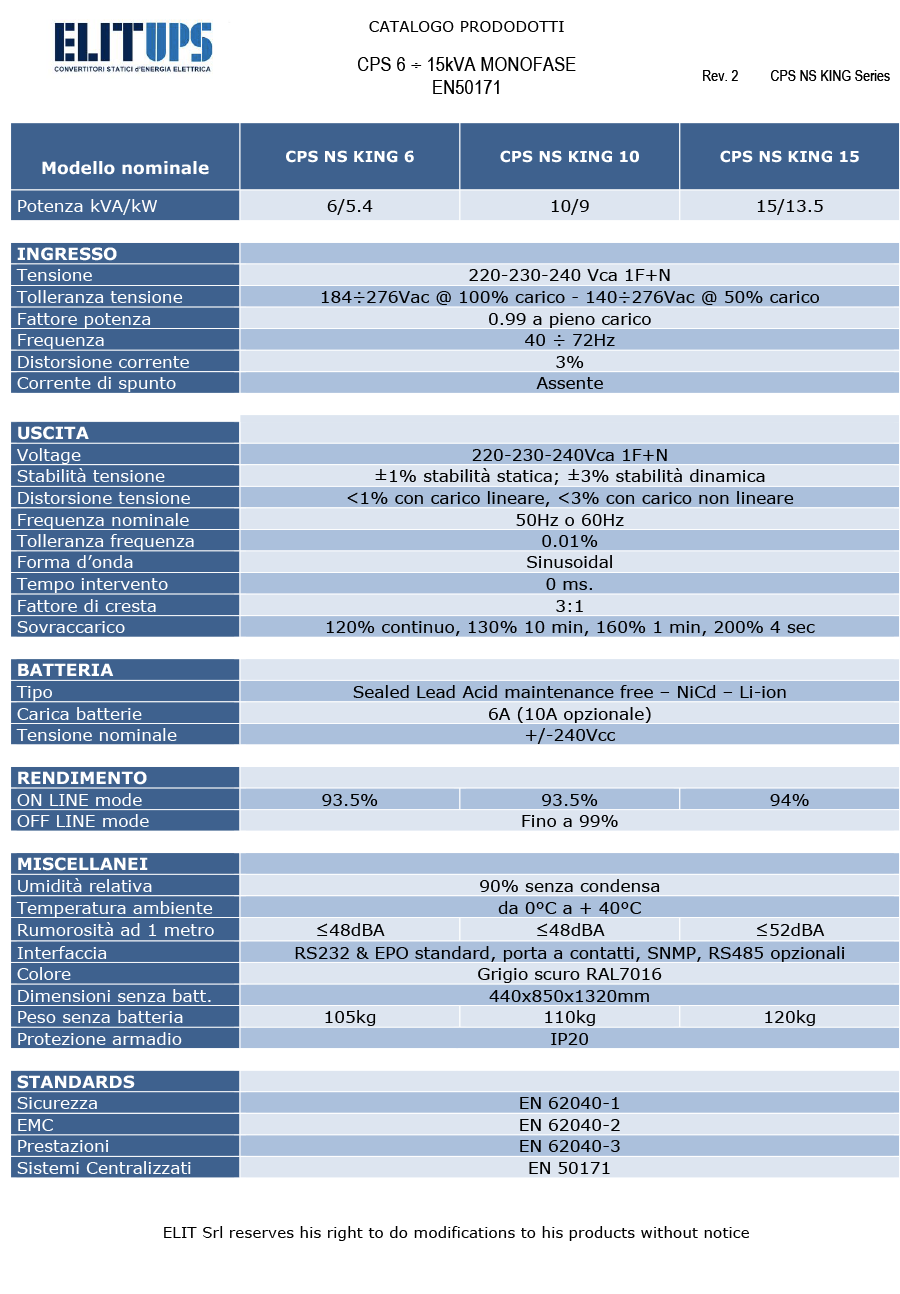

Descrizione

Le utenze si possono dividere in due tipi:

  1. Utenze sempre alimentate (SA). Sono quelle che sono alimentate sia in presenza che in assenza della rete pubblica.
  2. Utenze alimentate solo in emergenza (SE). Sono quelle alimentate solo in assenza di rete pubblica.
  • Funzionamento come CPS (ON LINE). In presenza rete le utenze SA sono alimentate dall’inverter (tensione stabilizzata e filtrata), in assenza di rete l’inverter alimenta sia le utenze SA che SE (uscita opzionale).
  • Funzionamento come soccorritore (OFF LINE). Per ridurre i consumi, in alternativa al modo di funzionamento precedente, è possibile la seguente modalità: in presenza rete le utenze sono alimentate dalla rete stessa (filtrata), in assenza di rete l’inverter alimenta sia le utenze SA che SE (uscita opzionale).

In entrambe i casi precedenti, è possibile controllare l’alimentazione delle utenze SE con un contatto esterno.

  • Fattore potenza uscita 0.9.
  • Rendimento fino al 99% offline.
  • Tempo di intervento nullo (ONLINE mode).
  • Parallelabile fino a 8 unità (opzionale).
  • Tensione sinusoidale, filtrata stabilizzata.
  • Ampia tolleranza sulla tensione di ingresso senza intervento da batteria.
  • Capacità di sovraccarico 120% continuativa.
  • Compensazione automatica della tensione tampone in funzione della temperatura (opzionale).
  • LCD display per misure, parametri sistema e storico eventi.
  • Protezione batteria da scarica completa.
  • Modalità funzionamento ONLINE/OFFLINE.
  • Trasformatore di isolamento (opzionale).
  • RS 232 e porta a contatti base standard, USB, RS485 e SNMP opzionali.
  • Conformità alla norma europea EN50171.
  • Batteria vita attesa 10 anni.

Il pannello di controllo è composto da un display grafico, da 6 led di segnalazione visiva e da 4 tasti di funzione. Display LCD 5.1” con 16 linee e al massimo 40 caratteri su ciascuno. La risoluzione è di 240×128 pixel in bianco e nero.

I messaggi sono disponibili nelle seguenti lingue: Italiano, Inglese, Francese, Tedesco, Spagnolo, Polacco, Cinese e Russo.
Al centro del pannello di controllo è situato un ampio display grafico, che consente di avere sempre in primo piano ed in tempo reale una panoramica dettagliata dello stato dell’CPS. Direttamente dal pannello di controllo l’utente può accendere/spegnere l’CPS, consultare le misure elettriche di rete, uscita, batteria, ecc., ed eseguire le principali impostazioni di macchina.

Il pannello frontale (dietro la porta) consente l’accesso alle seguenti porte di comunicazione:

  • Porta seriale, disponibile con connettore RS232 e connettore USB.
  • EPO
  • 2 Slot di espansione per schede di interfaccia aggiuntive.

Porta contatti puliti
Sono disponibili due tipologie di schede accessorie a contatti a 4 e 8 contatti puliti programmabili.

Emergency Power Off – EPO
Il contatto isolato è utilizzato per spegnere l’CPS a distanza in caso di emergenza. L’CPS viene fornito con contatti NC. Il circuito di EPO é autoalimentato con circuiti di tipo SELV. Non è richiesta quindi una tensione esterna di alimentazione.

SNMP
La scheda di rete SNMP consente di gestire gli CPS tramite la rete LAN utilizzando uno dei principali protocolli di comunicazione di rete TCP/IP, HTTP, HTTPS e SNMP v1 e SNMP v3. Il software permette di integrare gli CPS in reti di medie e grandi dimensioni e di fornire una comunicazione affidabile tra gli CPS e il sistema di gestione utilizzato.

RS485
Convertitore di protocollo in Modbus/Jbus tramite uscita RS485 per il monitoraggio degli CPS in BMS (Build Management System).

Profibus DP
Accessorio esterno che permette di integrare l’CPS in una rete Profibus DP. Con questo dispositivo la gestione e il monitoraggio dell’CPS possono essere integrati in un sistema di controllo basato su uno dei bus più diffusi nel campo industriale per la comunicazione tra sistemi di controllo / automazione e I/O distribuiti.

Pannello remoto
Pannello remoto che consente di monitorare a distanza l’CPS e di avere, in tempo reale, una panoramica dettagliata delle condizioni di funzionamento; può mostrare sul display i valori dell’CPS specificando entrata e uscita, e misurazioni della batteria. Il display grafico ha un’alta definizione e gestisce 7 lingue: Inglese, Italiano, Tedesco, Francese, Spagnolo, Russo e Cinese.

Sensore di temperatura batterie esterno
L’CPS è dotato di un apposito ingresso utilizzabile per rilevare la temperatura all’interno di un Battery Box remoto e visualizzare la temperatura sul display dell’CPS.

Bypass di manutenzione esterno
E’ possibile installare un bypass remoto di manutenzione aggiuntivo su un quadro elettrico periferico, ad esempio per consentire la sostituzione dell’CPS senza interrompere l’alimentazione al carico.

Questa funzionalità, permette agli CPS il funzionamento in ridondanza, quando la potenza necessaria è inferiore alla potenza nominale del singolo gruppo (n+1), ed il funzionamento in potenza (2n) quando per spunti o maggior potenza necessaria, si ecceda la potenza del singolo CPS.

La morsettiera di ingresso ed uscita è situata in basso sul fronte dell’apparato sotto gli organi di protezione, sezionatori dell’CPS. A richiesta è possibile fornire l’apparato con l’ingresso cavi dall’alto.
