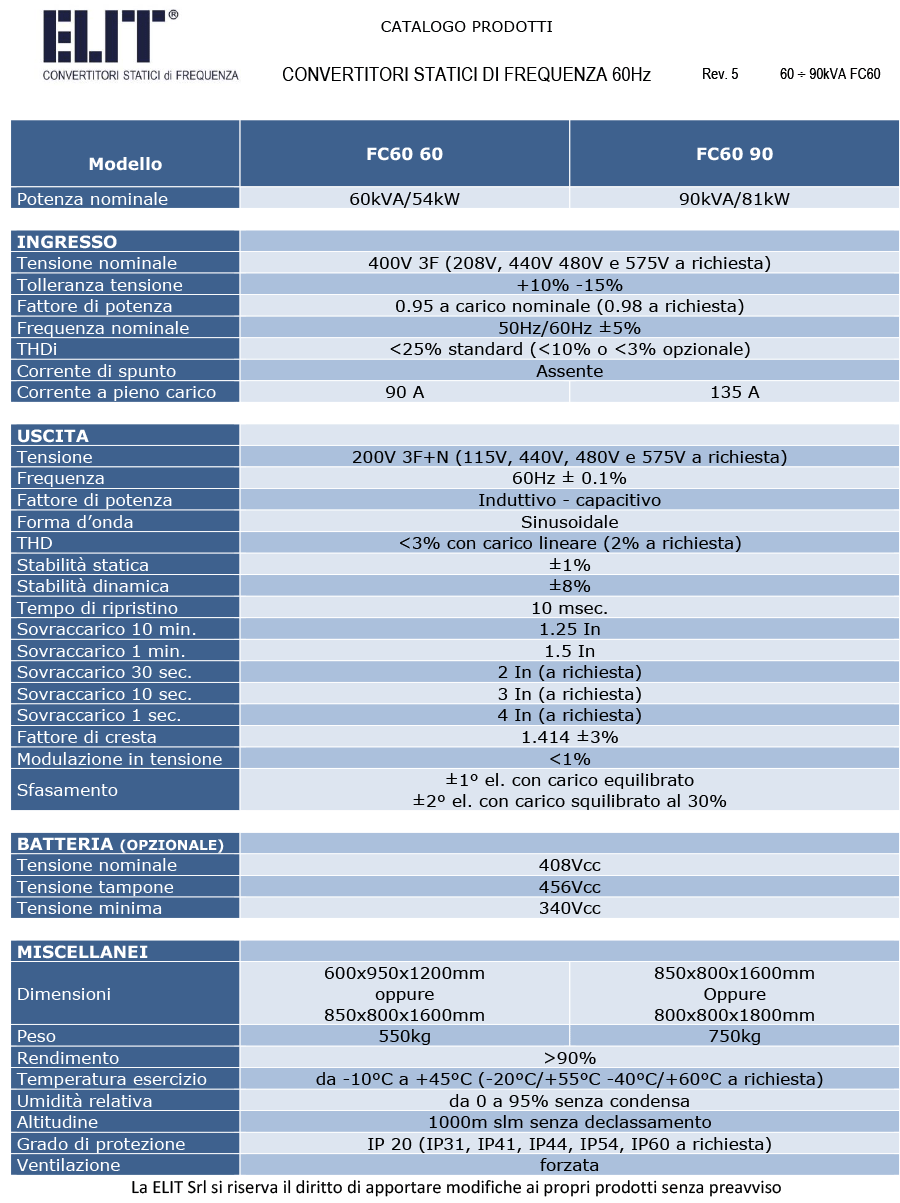

Convertitori statici 60-90kVA FC60

ELIT Srl progetta e produce convertitori statici di frequenza a 60Hz dal 1987.
Tutte le nostre apparecchiature si distinguono per l’impiego di componenti tecnologicamente avanzati, per l’eccellente affidabilità, e per la semplice mantenibilità. La semplicità di esercizio è la principale caratteristica di tutte le nostre apparecchiature.

Descrizione

L’ apparato converte la tensione di rete in ingresso, a 50Hz, in una tensione d’uscita (isolata galvanicamente dall’ingresso) a 60Hz; la tensione d’uscita è stabilizzata in tensione ed in frequenza e con basso contenuto armonico in tensione.
La configurazione del raddrizzatore dipende dalla corrente armonica che la rete (THDi) è in grado di sopportare: per reti forti (>10Pn) il THDi può essere del 25%, mentre per reti medie o deboli il THDi deve essere del 10% o fino al 3%. Il cosphì a pieno carico varia da 0,95 a 0,98 in funzione della configurazione magnetica di ingresso scelta.
L’inverter ad IGBT, modulato in PWM, alimenta il trasformatore di adattamento di tensione, alla sua uscita è montato il filtro per contenere la distorsione entro il 2%.

  • Isolamento galvanico ingresso/uscita.
  • Tensione di ingresso trifase senza neutro.
  • Rendimento elevato.
  • Elevata capacità di sovraccarico.
  • Analizzatore con LCD grafico 128×112 pixel, touch-screen, analisi armonica.
  • Compensazione automatica della tensione (DLC) opzionale.
  • Point of Reaction (POR) remoto (in opzione).
  • Interlock con possibilità di bypass (opzionale).
  • Telecomando da remoto (opzionale).
  • Emergency Power Off.
  • Modalità UPS con batteria (opzionale).
  • Multitensione e multifrequenza (opzionale).
  • Power history (opzionale).
  • Interfaccia di comunicazione RS485, RS232, SNMP e I/O (opzionali).

Il convertitore è provvisto di un display a cristalli liquidi retroilluminato, touch screen opzionalmente. La visualizzazione è suddivisa in quattro menù, accessibili con i relativi tasti di funzione.

Le principali misure sono:
tensione uscita (fase-fase, fase-neutro e neutro-terra), corrente uscita, corrente di neutro, potenza (attiva, reattiva ed apparente di fase e totali), contatore di energia attiva, reattiva, apparente.
In opzione, il pannello di controllo può indicare le seguenti misure aggiuntive, cosphi di fase e totale (opzionale), frequenza, distorsione armonica totale (THD) delle tensioni e delle correnti spettro armonico (opzionale), funzione di valore max (HIGH) e valore min. (LOW) per il rilevamento e la memorizzazione dei valori istantanei di tensione, corrente, potenze, P.F., Cos. e frequenza funzione di averaging, valori di picco (max demand) di potenza e corrente direzione del flusso delle potenze armoniche, contaore (totale e parziale, programmabili). Testi in 5 lingue (italiano, inglese, francese, spagnolo e portoghese).
Accuratezze misure per secondo IEC/EN 50470-3 (MID Classe B).
Segnalazioni luminose:
– presenza rete, convertitore in funzione ed allarme riassuntivo.

I convertitori statici di frequenza FC60 sono provvisti delle seguenti protezioni e controlli:

  • Sezionatore ingresso con blocco porta
  • Sezionatore uscita (contattore di uscita opzionale)
  • Pulsanti START/STOP convertitore
  • Pulsanti ON/OFF uscita (opzionale)
  • Selettore controllo Locale o Remoto (opzionale)
  • Selettore ON/BYPASS interlock (opzionale)
  • Compensazione caduta di tensione max 8% (opzionale)
  • LCD touchscreen display (opzionale)
  • Comando remoto: ON/OFF convertitore (opzionale)
  • Interfaccia SNMP, RS485, RS232, USB opzionali

CE Compliant.
MIL STD 1399: Department of Defence Interface standard section 300B Electric Power, alternating current
EN 62040-1-2. General and safety requirements for UPS used in restricted access locations.
EN 62040-3. UPS. Method of specifying the performance and test requirements.
EN 61000-6-2: Electromagnetic compatibility (EMC). Generic standards – Immunity for industrial environments.
EN 61000-6-4: Electromagnetic compatibility. Immunity.
EN 13849-1: Safety of machinery – Safety-related parts of control systems.
2004/30/EC EMC Directive
2014/35/EC Low Voltage Directive

Vengono fornite a richiesta configurazioni e caratteristiche personalizzate:

  • Versione con antivibranti e/o dimensioni personalizzate,
  • Versione mobile su carrello,
  • Tropicalizzazione schede,
  • Tensioni e frequenze personalizzate.
