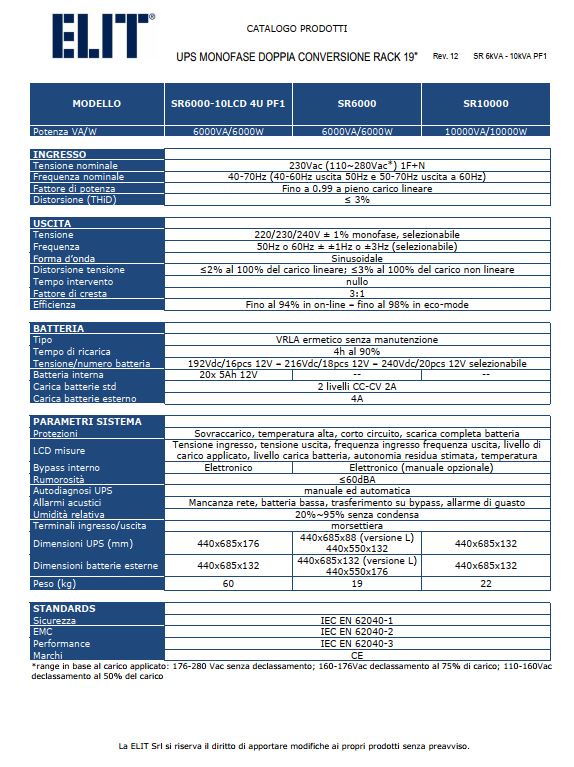

UPS MONOFASE ONLINE DOPPIA CONVERSIONE ONDA SINUSOIDALE RACK 19″ 6000VA – 10000VA RACK 19″, SERIE SR LCD PF1

La serie SR PF1 doppia conversione con tecnologia DSP, Digital Signal Processor, è la perfetta soluzione per l’alimentazione delle utenze sensibili “mission critical” che richiedono affidabilità e performance da un gruppo statico di continuità. La correzione del fattore di potenza in ingresso, il fattore di potenza unitario in uscita e l’alta affidabilità forniscono un livello superiore di Power Quality per tutti i dispositivi elettronici sensibili ed i dispositivi per la sicurezza quali carichi informatici, elettromedicali ed industria.

Descrizione

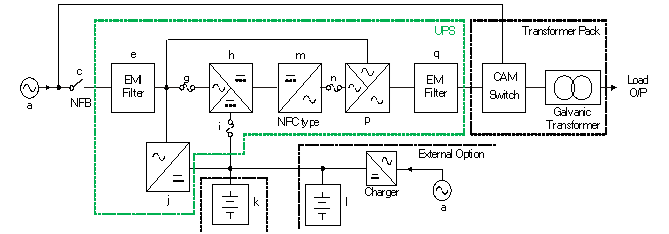

In condizioni di alimentazione elettrica normale, il carico è alimentato direttamente dall’Inverter mentre il raddrizzatore fornisce la potenza necessaria all’Inverter e alla carica delle batterie.
Qualora si verifichi sulla rete di alimentazione una delle seguenti condizioni: interruzione della tensione, mancanza di una fase, tensione fuori tolleranza, la batteria provvede a fornire l’energia necessaria all’Inverter per alimentare il carico senza soluzione di continuità. Ripristinate le normali condizioni di funzionamento, il raddrizzatore carica la batteria e nel contempo alimenta il carico attraverso l’Inverter.
Qualora si verifichi una delle seguenti condizioni: sovraccarico, tensione uscita Inverter fuori tolleranza, guasto Inverter e sovratemperatura, il carico viene trasferito automaticamente, senza soluzione di continuità, sulla rete di soccorso. Ripristinate le normali condizioni di funzionamento, il carico è ritrasferito automaticamente sull’Inverter.

  • Tecnologia ONLINE doppia conversione
  • Fattore di potenza uscita PF 1 – kVA=kW
  • Versatilità di utilizzo rack o tower
  • Rendimento 94%
  • Tensione sinusoidale, filtrata stabilizzata
  • Correzione del fattore di potenza ingresso
  • Ampia tolleranza sulla tensione di ingresso senza intervento da batteria
  • Tempo di intervento zero
  • Cold start, accensione UPS da batteria o da rete
  • Compatibilità di funzionamento GE grazie al controllo della corrente armonica attiva
  • Moduli batterie supplementari
  • Test batterie automatico e manuale
  • Batterie sostituibili a caldo
  • Protezione batteria da scarica completa
  • Funzione avviamento/spegnimento remoto
  • Interfaccia di comunicazione USB
  • EPO Emergency Power Off
  • Modalità operative multiple per massimizzare l’efficienza energetica
  • Funzione convertitore 50 o 60Hz

Principali caratteristiche accessorie

  • Parellabilità N+1
  • Interfaccia RS485 e SNMP
  • Versione CEI 0-16
  • By-pass manuale esterno
  • Trasformatore di isolamento

Il pannello frontale fornisce tutti i maggiori parametri e lo stato di funzionamento del UPS, che include una completa diagnostica ed un semplice interfaccia per l’utente.

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

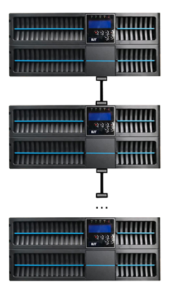

L’UPS SR LCD PF1 per esigenze di affidabilità od esigenze successive di maggiore potenza disponibile, può essere collegato ad altre unità della stessa potenza collegando le logiche di controllo degli UPS con apposito kit parallelo accessorio, anche successivamente la prima installazione.

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

Questa funzionalità, permette agli UPS il funzionamento in ridondanza, quando la potenza necessaria è inferiore alla potenza nominale del singolo gruppo (n+1), ed il funzionamento in potenza (2n) quando per spunti o maggior potenza necessaria, si ecceda la potenza del singolo UPS. Questa selettività di funzionamento è automatica ed istantanea. Possono essere collegati in parallelo fino a 4 unità, e sono disponibili quali accessori by- pass manuale esterno per la distribuzione in parallelo fino a 200A (40kVA).

Ogni UPS della serie SR LCD PF 1 è provvisto di serie di una porta di comunicazione USB, che tramite software dedicato, fornito gratuitamente a richiesta, permette il monitoraggio remoto dello stato dell’UPS tramite PC.

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

Sono disponibili diverse schede di interfaccia opzionali per vari requisiti di comunicazione. Tutte le porte di comunicazione opzionali possono essere attivate ed utilizzate contemporaneamente per il monitoraggio dello stato dell’UPS; il controllo dell’UPS, può avvenire tramite una sola interfaccia di comunicazione alla volta (quella con la priorità più elevata).

Emergency Power Off ,il morsetto di EPO, posizionato sul retro del UPS usa un contatto NO, il quale se chiuso avvia la sequenza di spegnimento. Tramite tool dedicato è possibile configurarlo NC oppure può essere predisposto per l’avviamento e spegnimento remoto.

-Armadi batterie aggiuntivi per ampliare l’autonomia del sistema di continuità, anche successivamente alla prima installazione.

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

-Carica batterie aggiuntivo da 1000W. Il suo controllo elettronico indipendente permette all’accessorio di lavorare in parallelo fino a quattro unità in servizio continuo. È predisposto per essere collegato sul retro del UPS.

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

-PDU, by-pass manuale esterno. Oltre al by-pass manuale standard a bordo UPS, il by-pass esterno MTBP esterno, disponibile in taglie fino a 200A, collegato ad UPS singolo permette un eventuale semplice scollegamento del UPS senza soluzione di continuità, mentre in un sistema composto da più UPS in parallelo ha la funzione di by-pass centralizzato per la esclusione e scollegamento di un UPS guasto.

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

-Kit guide per supporto UPS in armadio rack. Compatibili con tutte le serie di UPS rack ELIT.

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

UPS MONOFASE DOPPIA CONVERSIONE RACK 19” SR 6kVA - 10kVA PF1

  • Slot per interfaccia opzionale
  • EPO
  • Porta USB
  • Terminal Resistor per funzione parallelo
  • Connessione CAN Bus per sistema parallelo
  • Connettore per batteria esterna
  • Connettore carica batterie esterno
  • Interruttore automatico ingresso CB1
  • Terminali collegamento ingresso/uscita
