I regolatori di corrente ELIGHT CCR, sono espressamente studiati per l’alimentazione di circuiti serie per illuminazione pubblica.
Sono costruiti in accordo con le leggi e norme vigenti.
Descrizione
Lo scopo dell’apparecchiatura è fornire al circuito serie una corrente costante e sinusoidale, per questo motivo la tensione alternata di ingresso viene trasformata in tensione continua dal raddrizzatore, quindi un inverter ad IGBT trasforma la tensione continua in corrente alternata sinusoidale stabilizzata.
I regolatori statici a corrente costante ELIGHT CCR utilizzano la tecnologia a PWM (Pulse Width Modulation).
Mantenendo la corrente di alimentazione costante, le lampade non risentono del fenomeno della riduzione dell’emissione luminosa per invecchiamento né fenomeni di spegnimento o riduzione luminosità derivanti dalla caduta di tensione o da basse temperature.
- Fattore di potenza in ingresso a pieno carico > 0.95;
- Rendimento > 90%;
- Riduzione del flusso luminoso per risparmio energetico;
- Ridotta sezione dei cavi di impianto (9.6A o 20A): fino a 100kVA;
- Assenza di sollecitazioni sugli elettrodi della lampada all’accensione;
- Controllore di isolamento certificato;
- Stabilizzazione corrente in uscita del 1%.
L’apparecchiatura si compone di:
- Interruttore automatico di ingresso con bobina di sgancio;
- Raddrizzatore;
- Inverter PWM ad IGBT;
- Trasformatore;
- Elettronica di controllo;
- Pannello di controllo e misura;
- Circuito prova continuità ed isolamento;
- Modulo di comunicazione (opzionale).
- Blocco del Regolatore entro 1 secondo per interruzione del circuito serie. (Circuito Serie Aperto);
- Blocco del Regolatore entro 1 secondo per corrente superiore al 10% del valore impostato;
- Avviamento a rampa per riduzione delle sollecitazioni sugli elettrodi della lampada all’accensione;
- Ritardo programmabile alla riaccensione da 0 a 10 minuti;
- Sistema di autodiagnosi.
Ingresso
| Tensione: | 400V 3F |
| Variazione tensione: | ± 15% |
| Frequenza: | 50/60Hz |
| Variazione Frequenza: | ±10% |
| Cosphì a peno carico: | 0.95 |
| Max contenuto armonico della corrente: | 30% |
| Opzione: raddrizzatore dodecafase, per avere un contenuto armonico del 10% | |
Uscita

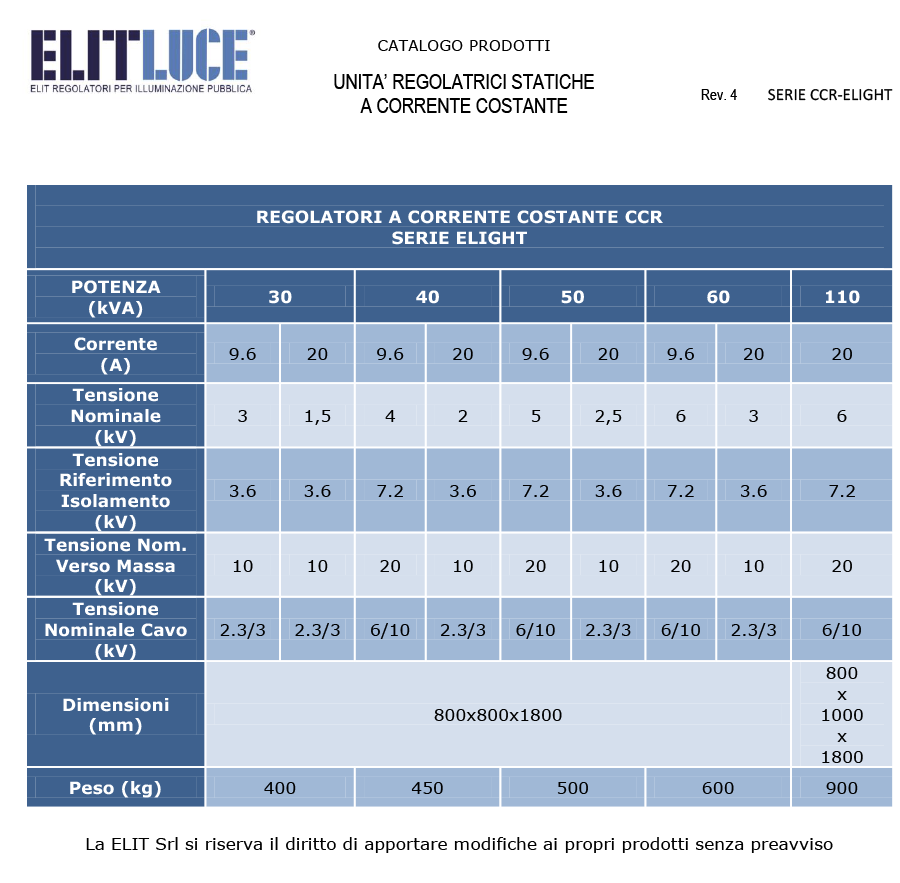

| Potenza nominale: | vedi tabella |
| Corrente secondaria monofase costante nominale: | 20A o 9,6A |
| Forma d’onda della corrente: | sinusoidale |
| Tensione nominale: | vedi tabella |
| Frequenza nominale corrente: | 50Hz |
| Stabilità dinamica (con passaggio dal corto circuito al pieno carico e tensione alimentazione nominale) | ±3% |
| Stabilità statica (per variazione della tensione di ingresso del +-10%): | ±2% |
| Tempo di risposta per corto-circuito di sottoserie di 1000V: | praticamente nullo |
| Tensione nominale del sistema: | vedi tabella |
| Livello di isolamento verso terra: | |
| – Tensione di riferimento per l’isolamento: | vedi tabella |
| – Tensione di tenuta verso massa per 60 sec. a 50Hz: | vedi tabella |
| – Tensione nominale dei cavi di uscita: | vedi tabella |
| Tipo di lampade alimentate: | |
| Vapori di sodio alta pressione Vapori di sodio bassa pressione Vapori di mercurio Ioduri metallici Incandescenza Fluorescenza LED |
|
Generali
| Rendimento minimo: | 90% |
| Temperatura ambiente massima (max 8 ore): | 50°C |
| Temperatura ambiente minima: | -10°C |
| Altitudine (senza declassamento): | 1.000m slm |
| Umidità relativa (senza condensa): | 95% |
| Rumorosità ad 1 metro: | 65dBA |
| Grado di protezione: | IP 20 |
| Colore: | RAL 7001 |
| Dimensioni: | vedi tabella |
| Peso: | vedi tabella |
| Ruote | |
| Contatore funzionamento | |
| Selettore modalità di funzionamento locale-distante. | |
| Riduzione del flusso luminoso programmabile localmente ed a distanza. | |
| Orologio giornaliero con ciclo funzionamento: accensione a flusso normale, funzionamento a flusso normale, funzionamento a flusso ridotto, funzionamento a flusso normale, spegnimento. | |
Controllore isolamento
- Funzionamento: on line
- Misura della resistenza di isolamento.
- Due soglie di isolamento (preallarme ed allarme) con contatto di scambio.
#Gli impianti in serie con tensione nominale da 1000V a 6000V (impianti di gruppo E), devono presentare una resistenza d’isolamento (in Mohm) verso terra non inferiore a
2x(tensione nominale verso terra in kV dell’impianto)(lunghezza complessiva delle linee in km) + (numero dei corpi illuminanti)
Comandi
- Selettore inserzione a tre posizioni: disinserito inserito locale inserito distante
- Selettore predisposizione: flusso normale/flusso ridotto
Segnalazioni
- Predisposizione: locale/distante
- Regolatore: inserito/disinserito
- Anomalia circuito serie
Misure
- Tensione
- Corrente
- Resistenza di isolamento (a richiesta)
Telecomando
- Insezione/disinserzione
- Flusso normale/flusso ridotto
Il sistema di telecontrollo ELITLUCE permette di monitorare lo stato ed il funzionamento degli impianti di illuminazione pubblica.
Funzioni disponibili:
Funzioni disponibili:
- Lettura di tensione e corrente di ogni singola apparecchiatura: il valore di tensione permette di riconoscere la presenza di guasti;
- Accensione e spegnimento dei regolatori;
- Configurazione dei cicli orari a flusso ridotto;
- Rilevamento allarmi apparecchiatura;
- Rilevamento allarmi vari: fumo, accessi, temperatura;
- Rapporti dati storici: accensione, spegnimento, mancanza rete, periodi a flusso ridotto, temperatura massima.
La rete offre un modo semplice di collegare le infrastrutture esistenti (sensori di misura, dispositivi di controllo per impianti o altro) consentendo agli Enti o Aziende, ove richiesto, di delegare a terzi le funzioni di gestione e manutenzione dei Sistemi.
La struttura è di tipo Server-multiClient e si basa sul protocollo TCP/IP, consentendo la massima flessibilità e ogni tipo di espansione.
L’intero Sistema è stato sviluppato in linguaggio Java per cui permette la più alta compatibilità con qualsiasi tipo di macchina e sistema operativo esistente.
Sia il Server che il Client possono essere ospitati su PC o su MAC, con sistemi della famiglia Windows o Linux indipendentemente e senza nessuna restrizione d’uso.
Connettività
ELITLUCE gestisce la comunicazione da e verso i dispositivi remoti, distribuiti nel territorio in due modi:
- collegamenti fisici;
- collegamenti wireless.
Queste due tipologie di collegamento possono essere combinate in qualunque modo per sfruttare al meglio le infrastrutture disponibili per l’applicazione (cavi telefonici, connessioni ADSL/HDSL, cavi in fibra ottica, modem GSM/GPRS, Modem UMTS, Modem HSDPA).
Il sistema può avvalersi di linee dedicate su cavo, fibra ottica oppure può utilizzare nodi di accesso tramite la rete LAN o attraverso rete internet su impianti remoti permettendo la gestione con chiamata spontanea o tramite richiesta del dispositivo controllato.
La WorkStation Client si connette al Sistema Centrale attraverso la rete LAN o tramite la rete Internet consentendo così la completa portabilità del Sistema.
ELITLUCE dispone di una piattaforma Client concepita per i telefonini con applicativi Java ELITMobile. Permette di accedere direttamente da telefonino a tutti i dati contenuti nel Server e di attuare funzioni proprie della manutenzione da remoto. Il Sistema Centrale gestisce i vari accessi con procedura di autenticazione, classificandoli in diversi livelli in base al grado di operatività che si vuole dare ad ogni Utente.
- EN 60662 Lampade a Vapori di Sodio ad Alta Pressione
- CEI 64-7 Impianti elettrici di illuminazione pubblica e similari.
- EN 60071-1/2 (CEI 28-5) Coordinamento dell’isolamento.
- EN 50081-2 Compatibilità Elettromagnetica. Norma generica sull’emissione. Parte 2: ambiente industriale.
- EN 50082-2 Compatibilità Elettromagnetica. Norma generica sull’immunità. Parte 2: ambiente industriale.
